本系统基于二三维一体化电子地图引擎，实现管网电子地图的发布。可根据管网管径、材质等属性信息，分图层展示。
一、管网电子地图
1、管网信息展示
进入管网电子地图页面时，默认显示登陆者所在的区域，并显示该区域的管网电子地图。通过鼠标滚轮，可以进行地图缩放操作。随着比例尺的放大，背景地图内容展示的更详细，管网信息的展示就会更详细。
鼠标左键点击地图上的管线，可以查看管线的详细信息。

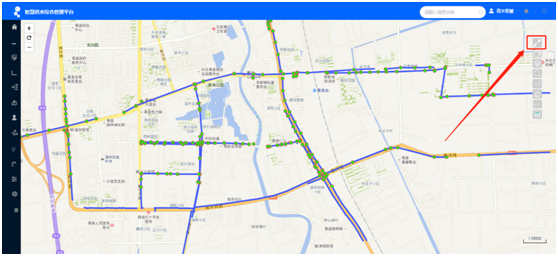

2、全屏显示
管网电子地图页面右上部第一个菜单，为【全屏】功能，可以将地图全屏展示，方便观看与操作。通过键盘Esc按键退出全屏。

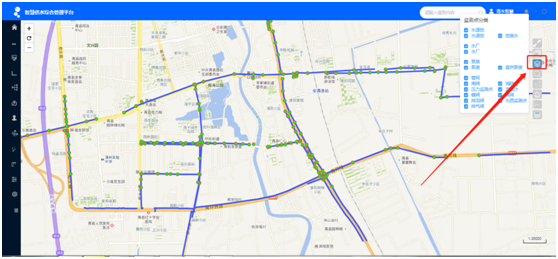

3、展示内容分组
管网电子地图页面右上部第二个菜单，为【展示内容分组】功能。通过该功能，可以选择地图上展示的是监测点还是设备。
注：因为监测点一般依附于监测设备，所以监测点位置会与绑定的监测设备位置重合。

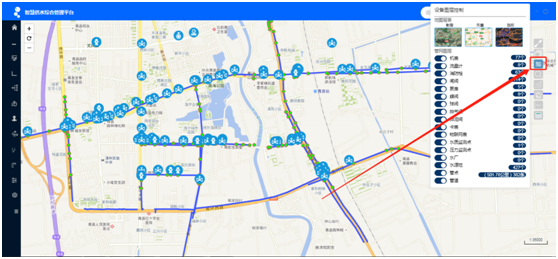

4、图层控制
通过勾选，可分类控制不同类型设备在地图上的显示/隐藏。鼠标左键点击设备图标，能查看设备详情。
在【设备图层控制】页面，可以更换底图地图类型（矢量图/影像图/地形图）。

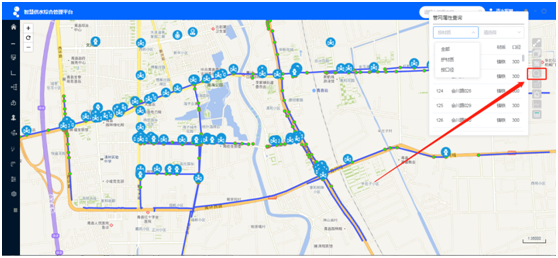

5、管网属性查询
管网电子地图页面右上部第四个菜单，为【展示内容分组】功能。通过该功能，可以根据管道材质以及管径的大小，查询管道数据并在地图展示。双击查询出来的数据，可以进一步查看详细信息。

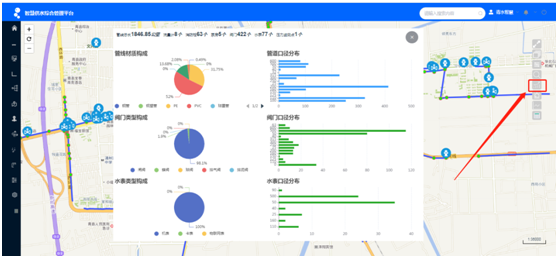

6、资产统计
管网电子地图页面右上部第五个菜单，为【资产统计】功能。通过资产统计功能，可以统计管线以及主要设备的数量。
管线总长、阀门总数、表具总数。
管线材质构成与管道口径分布、阀门类型构成与阀门口径分布。
7、图例
管网电子地图页面右上部第八个菜单为【图例】。
二、管点管线编辑

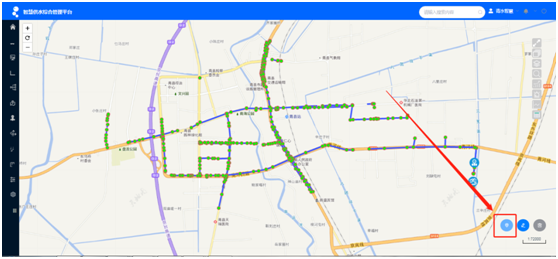

8、绘制管点
通过【管点管线编辑】页面右下部的【绘制管点】功能，可以在地图上用鼠标直接添加管点信息。点击【绘制管点】功能后，直接在地图上左键点击，系统会自动拾取该点的地理坐标，并提示输入其他属性信息。
在【绘制管点】时，可以同时输入登记存在于该点的管网设备以及监测点的属性信息。
9、绘制管线
通过【管点管线编辑】页面右下部的【绘制管线】功能，可以在地图上用鼠标直接添加管线，并记录管线属性信息。
10、 管网数据导入
通过【管点管线编辑】页面的【管网数据导入】功能，可以将管点管线数据直接导入系统。
管点是管线的基础，通过两个管点可以生成管线。
11、属性编辑
在【管点管线编辑】页面，通过鼠标查看管线或设备的详情时，可以对管线或设备的属性信息进行编辑更改，比如管径、材质、安装时间、验收时间等。

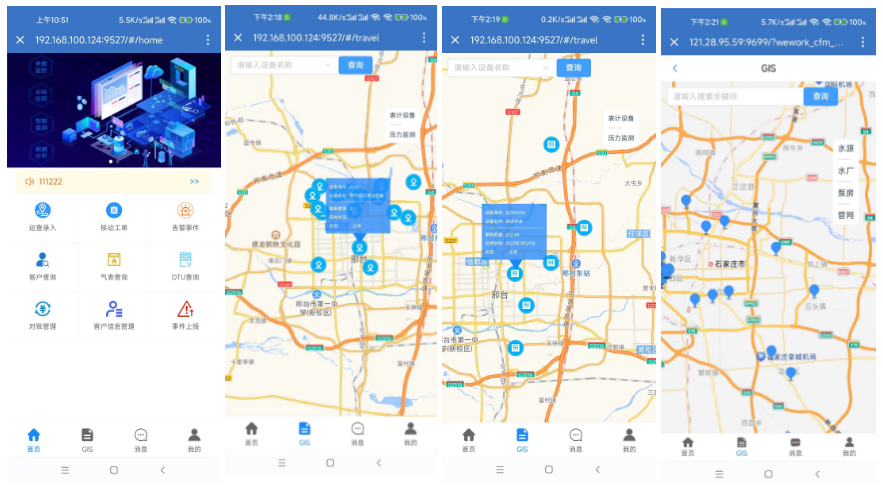

12、管网地图移动端
进入智慧平台移动端GIS板块，可以查看管网信息，以及管网监测点的实时数据信息。
